近年來，我國的高速鐵路實現了飛躍式發展，“綠色、智能、安全、人文”的新理念引領著高速鐵路未來的創新發展。鐵路是國家重要基礎設施、國民經濟大動脈和大眾化交通工具，對我國社會經濟又好又快發展和國防起著不可替代的全局性支撐作用。大規模發展具有運能大、安全舒適、全天候運輸、環境友好和可持續性等優勢的高速鐵路，是帶動形成一大批高新技術和相關產業及制造業提升與發展的必由之路和必然選擇。

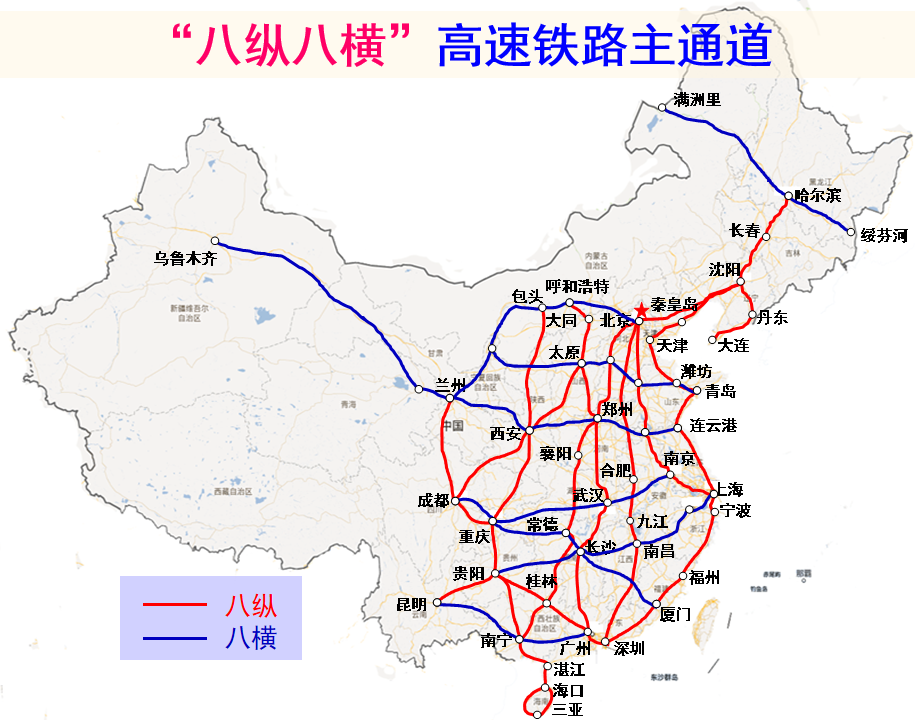

　　根據有關數據，截止2020年底，中國高速鐵路總里程超過3.8萬公里，占世界2/3以上。到2035年，預計高鐵總里程達到7萬公里，“四縱四橫”升級成“八縱八橫”高鐵主通道。到2050年，將全面建成現代化鐵路強國。我國將發展成為高速鐵路發展速度最快，總里程數最多的國家之一。
　　在影響鐵路安全的諸多因素中，輪軌關系的研究是最重要的因素之一，它影響車輛運行安全，也影響整車壽命。今天就請跟隨小編的腳步一起了解下我院輪軌關系與維護研究中心（以下簡稱“輪軌中心”）多年來的研發創新成果：高速鐵路車輪全壽命周期智能化管理系統。



科技研發

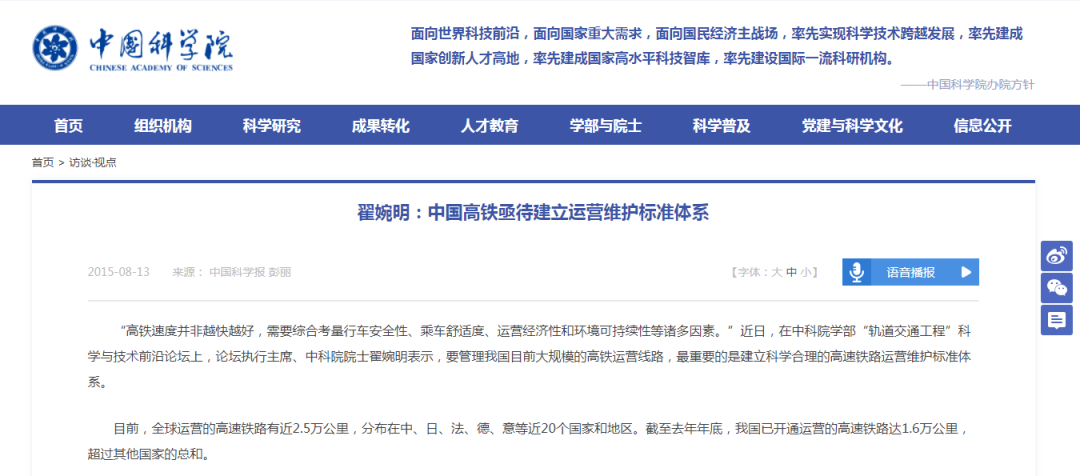

　　中國科學院院士、輪軌中心首席科學家翟婉明在2015年就提出了中國高鐵亟待建立運營維護標準體系，其中提到，與日、德、法等高鐵發源國相比，我國的高鐵運營時間很短，實踐經驗還很缺乏，基礎研究也很薄弱。因此，要進一步針對中國高鐵的特點，從基礎源頭、關鍵技術和運營實踐3個方面入手，找到最適合我國國情的運營維護模式。
　　基于輪軌中心這些年來與多家兄弟單位一起致力于開發一套高速鐵路車輪全壽命周期智能化管理系統，從設計生產，運營管理及維護保養等多個階段系統管理車輪狀態。





　　現有車輪監測系統監測手段相對單一，且不夠完善，無法有效全面地監測車輪狀態并診斷車輪損傷類型。除此之外，缺乏全面管理車輪全壽命周期的能力，無法與車輪制造和鏇修建立起有效聯系。

車輪主要損傷類型



　　

                                                             車輪不圓順                                               踏面剝離                                                    踏面剝離



　　基于對現有車輪監測，維護等現狀調研，輪軌中心與國內多家高校、科研機構聯合開發一套高速鐵路車輪全壽命周期智能化管理系統。通過集成車輪的制造、加工組裝、運用維修等全壽命周期信息、構建高速鐵路車輪全壽命周期智能化管理系統。實現對全路高鐵車輪健康狀態的及時監測、缺陷趨勢研判、故障預測預警等功能。





科技創新

創新點

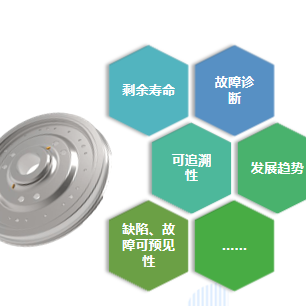

■　國內外首次提出高速列車車輪的故障預測及健康管理技術研究，項目將實現面向全路高速列車車輪覆蓋全壽命周期的信息查詢、數據統計分析、健康狀態綜合評估、剩余壽命預測和預防性鏇修方案。
■　創新性地設計高速列車車輪健康管理模型，綜合車輪的使用狀態和服役歷程信息，定量給出車輪健康狀態。
■　車輛－軌道耦合動力學計算、輪-軌磨耗模型、車輪磨耗歷史數據等數據做為專家?guī)?，踏面鏇修參?shù)計算方法做為判斷規則，對全路車輪的采集數據進行綜合分析，制定預防性鏇修方案。

研究概述

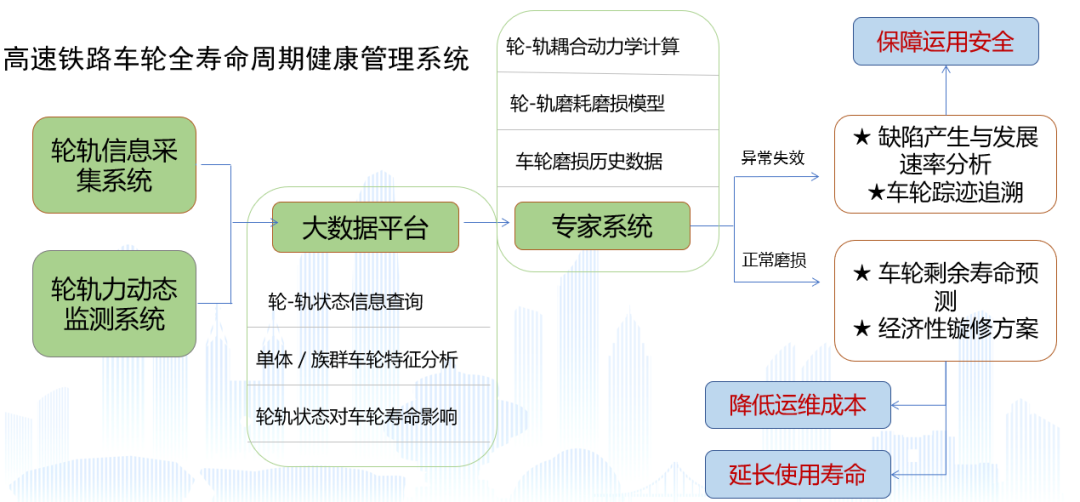

技術路線圖

01基礎理論：車輛－軌道耦合動力學
　　作為此次研究的基礎，翟院士所創立的車輛－軌道耦合動力學理論，開創了鐵路大系統動力學學科新領域，并得到了國際上的廣泛認可。







02信息采集系統及輪軌力實時動態測試系統

　　采集車輪信息：相當于為每個車輪建立自己的“身份證”。系統管理車輪從“出生到死亡”相關信息。

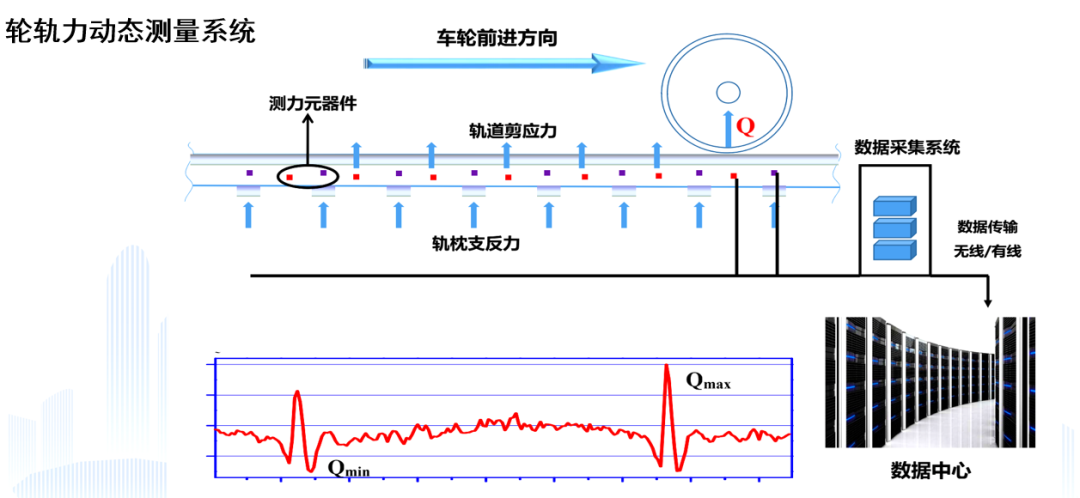

　　輪軌力動態測量系統：通過輪-軌之間的作用力與反作用力，實時掌握車輪狀態。

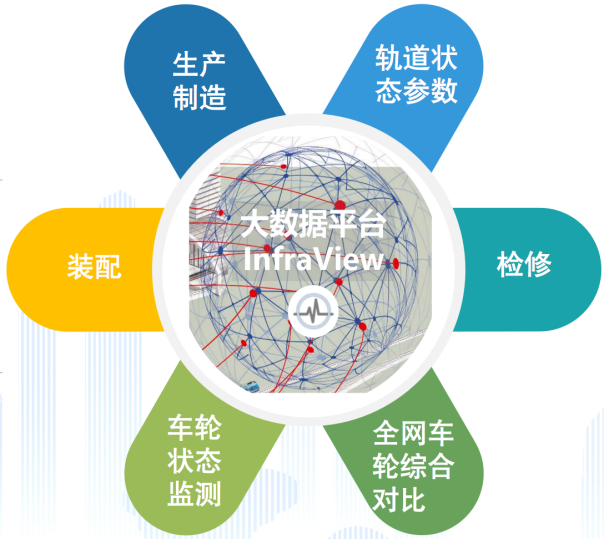

03大數據平臺：車輪健康關聯數據中心
　　將輪軌力作為重要參數輸入，結合軌道信息、鏇修信息等參數，并應用大數據技術進行數據篩選、數據訓練，最終建立車輪健康因數。





04專家系統：車輪全壽命周期健康管理系統
　　通過車輪健康因數，判斷車輪存在故障以及故障類型，結合歷史數據優化車輪鏇修里程并預測故障發展趨勢。





高速鐵路車輪全壽命周期健康管理系統優勢

1.車輪信息采集系統實現車輪電子標簽：通過車輪的出生信息，車輪裝配信息，車輪狀態實時監測信息，運營線路軌道設計、檢修信息，車輪檢修信息實現車輪的電子標簽化，做到實時跟蹤監測。
2.大數據平臺實時掌握每片車輪的質量和運行狀態：車輪全生命周期信息庫實現車輪履歷管理、質量追蹤、壽命管理。監控車輪壽命其內的運用過程。
3.保障車輛運用安全：通過缺陷產生與發展速率分析和車輪蹤跡追溯，課保障車輛運用安全。
4.降低運維成本、延長使用壽命：通過車輪剩余壽命預測和提供經濟性鏇修方案降低運維成本。



應用價值

科研價值

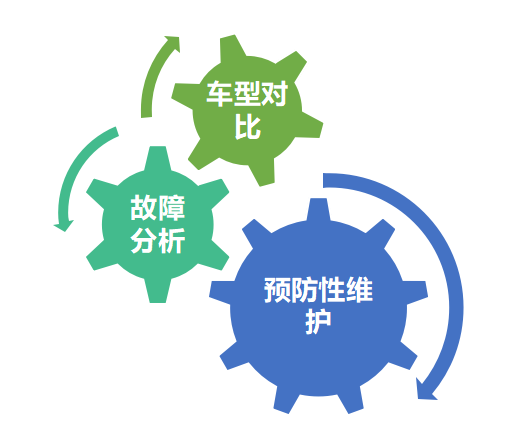

■　梳理車輪全壽命周期內影響因素及相互作用關系；
■　對比各線路、各車輛的車輪狀態歷史數據和磨耗趨勢，為車輛和軌道設計及檢修工作的優化提供依據；
■　積累大量車輪磨耗數據，為預防性維護研究提供數據基礎；
經濟價值
■　實現高速列車車輪全壽命過程數據信息化管理；
■　提高車輪使用壽命,降低維護成本；
■　實現對車輪狀態的動態管理及有效調配，提高整個高速鐵路系統的運行效率，實現經濟效益的進一步提升；
■　異常失效車輪的可追溯性高，提高車輛安全性；


產業化進程

■　該智能化管理系統已建立系統框架；

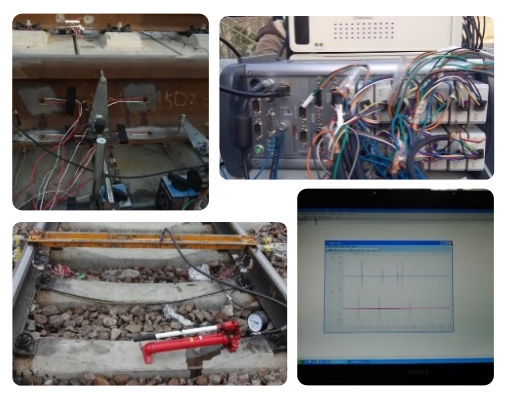

■　制造了輪軌力實時動態測試系統樣機進入試驗階段，地鐵系統中進行了測試，其準確性與響應時間均符合預期標準；
■　建立大數據算法。





　　軌道交通由于多學科的跨專業性，驗證流程的復雜性，故其產業化是一個漫長且復雜的過程。未來輪軌中心將秉承清華大學的“自強不息,厚德載物”的精神，繼續推動產業化快速落地，助力我國軌道交通產業再上新的臺階。

輪軌關系與維護研究中心
　　輪軌關系與維護研究中心由中國科學院院士翟婉明教授牽頭組建。翟婉明院士長期從事軌道交通工程動力學與振動研究，開拓了鐵路大系統動力學研究新領域。研究中心依靠團隊在軌道交通方向的科研優勢和多年來科研成果的積累，開展鐵路和城市軌道交通預防性維護理論與維護裝備的科研、成果轉化、產品服務等工作。核心技術包括車輛-軌道耦合動力學理論；輪軌狀態感知技術：輪軌力地面感知系統、測力輪對、軌道狀態感知系統；重載列車安全、模式化操縱、評價和智能駕駛技術；重載列車動力學分析、轉向架技術及關鍵部件CAE分析等。
