紡織行業作為我國國民經濟的支柱產業和重要的民生產業，正處于轉型升級的關鍵時期。整個行業面臨人口紅利消失、原材料價格上漲、環保壓力增大、出口縮減等現實問題。我國紡織行業積極求變，加快新舊動能轉換，以智能制造為手段，推動我國紡織行業由“大”向“大而強”的轉型發展，謀求在部分領域?qū)崿F(xiàn)突破并引領世界。借力“人工智能”、“互聯網+”、“大數據”在紡織行業的創新應用，加快新一代信息技術與紡織業融合的創新發展已經成為大勢所趨，結合持續的科技創新，推動紡織產業向綠色低碳、數字化、智能化和柔性化等方向發展，是實現這一偉大轉變的必由路徑。
我院智能綠創裝備研究中心長期致力于智能制造與綠色環保創新技術的科技成果轉化工作，專注于各個行業自動化裝備的研發與創新，旨在利用自動化設備代替人工，減輕工人勞動強度，提升設備生產效率。今天，小編帶大家了解的是在紡織行業可以替代人工上紗的智能化絡筒機自動上紗系統。
【科技研發】
國內現狀

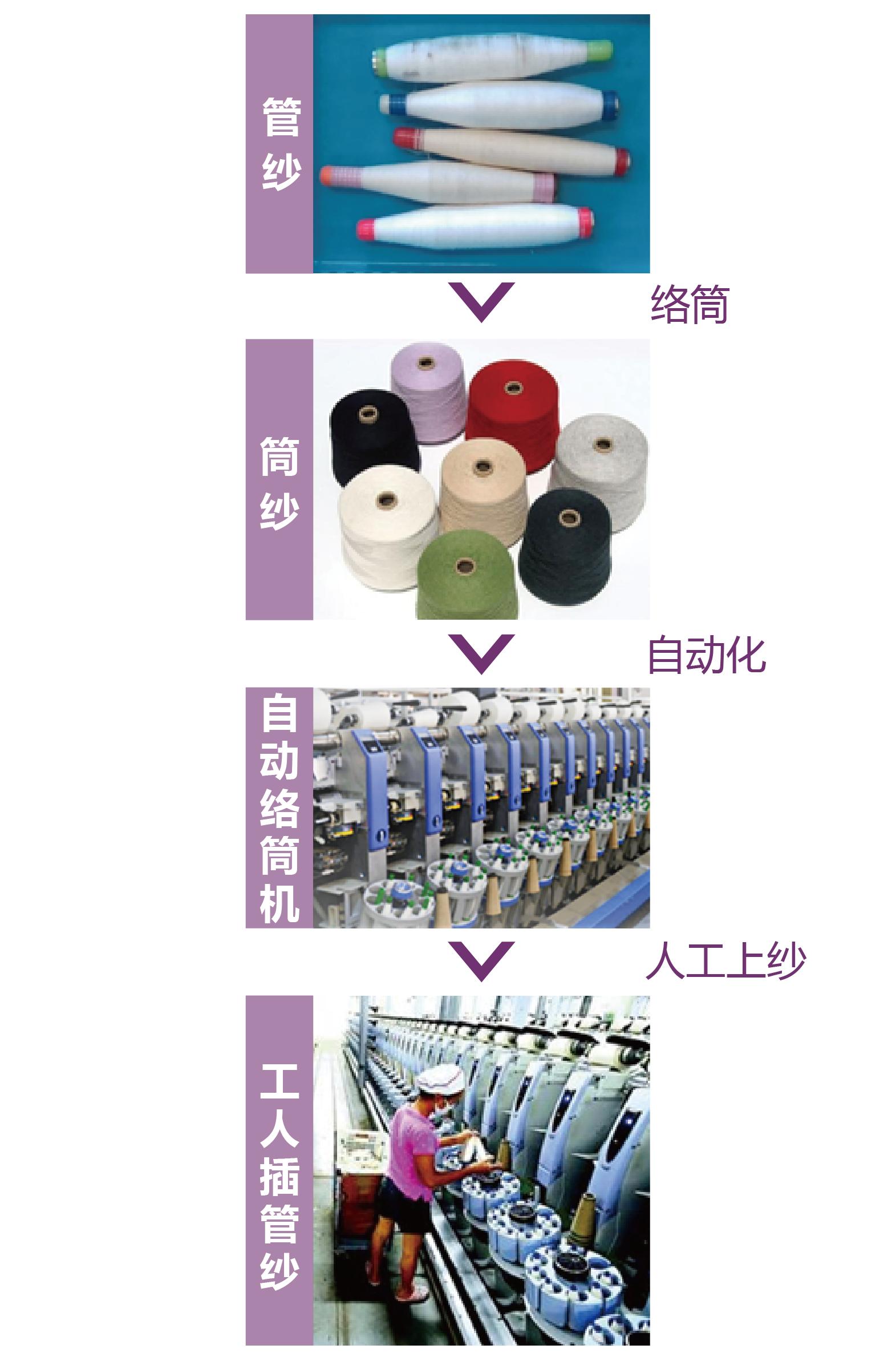

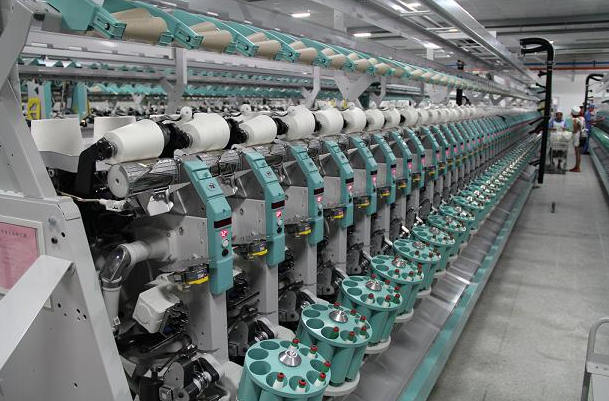

自二十世紀八十年代起，我國開始引進和研制自動絡筒機，自動絡筒機實現了絡筒工序中多個工作步驟的自動化，降低了工人的勞動強度，提高了生產效率。絡筒是紡紗過程的最后一道工序，將小容量的管紗連接起來，做成大容量的筒紗，供后續的織造使用。但是在將管紗放置到絡筒機的紗庫中這一步驟始終還需要人工操作。工人推著裝有管紗的小車在絡筒機前巡回，向紗庫中插管紗，這一步驟被稱為上紗，一個工人需要負責多條絡筒機生產線的上紗工作，勞動強度大。
近年來紡織企業用工成本不斷攀升，并且由于工作環境存在高粉塵、高濕度和高噪音等問題，紡織企業“招工難”、“用工貴”的問題日益突出。因此，研制絡筒機的自動上紗系統已成為紡織行業的一項現實需求。
實現功能

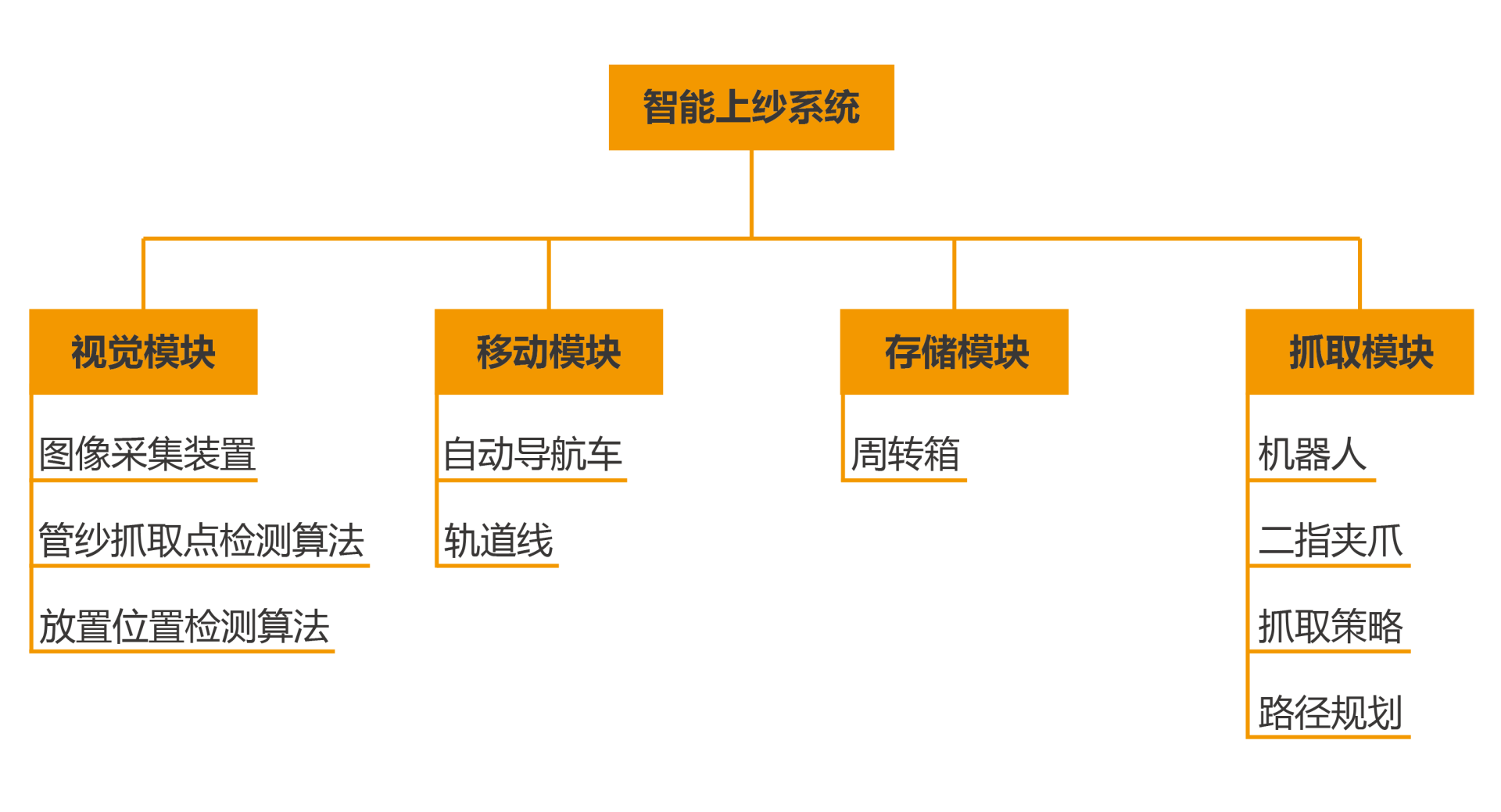

絡筒機自動上紗系統主要由視覺、移動、儲存和抓取四個模塊組成。實現功能所需步驟如下：
1、自動導航車沿鋪設在地面的磁性軌道線，在車間中巡航；
2、在接到需要給某一絡筒機上紗的指令后，運動至指定的絡筒機紗庫旁；
3、計算機視覺模塊拍攝自動絡筒機紗庫的圖像，運行深度學習算法，識別并定位沒有管紗的紗庫空位；
4、計算機視覺模塊拍攝周轉箱內的圖像，運行深度學習算法，預測管紗的掩碼和關鍵點，計算出管紗的抓取點；
5、如果檢測出圖像中有多個可抓取的管紗，則根據抓取策略，對各管紗的抓取點排序，選擇最優抓取目標；
6、機器人抓取管紗；
7、機器人將管紗放入紗庫的空位中。
由于管紗在放入紗庫后還需要進行管紗找頭工作，為提高絡筒機整體運行效率，我們?cè)诤笃谶€會在自動上紗系統上增加找頭機構，從而節省絡筒機找頭時間。每個模塊所實現的功能及樣機整體結構如下圖所示：
【科技創新】
1、首創使用關節機器人進行紗管的夾取與放置，結構輕便靈活。

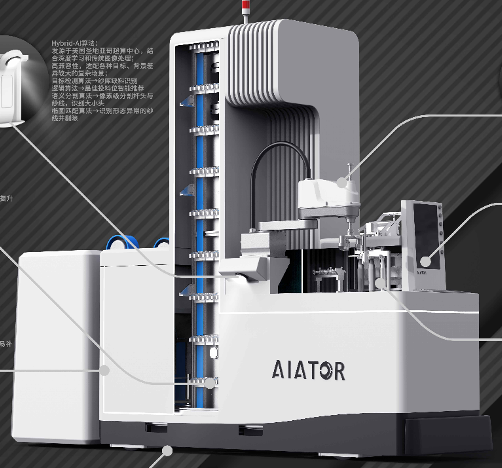

當前產品大多數通過傳統機械結構實現管紗的運輸與放置，這樣的結構就要求管紗需要整齊的擺放在周轉箱中，相較于我們的產品，會多出擺放管紗時間，同樣需要較多的人工來實現。且傳統的機械結構過于笨重，導致機器整體較大，制造成本高（如下圖）。
2、采用圖像識別技術，改進計算機視覺算法。
對現有算法進行改進與優化，使設備識別效率明顯提高，可快速判斷抓取位置，并快速識別紗庫空位。
3、改進關節機器人路徑規劃。

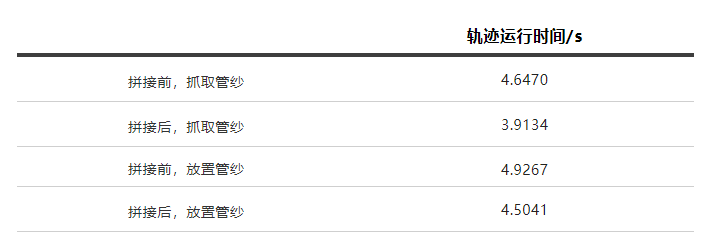

通常情況下為減小計算量，關節機器人的運動軌跡會被分為多段分別進行計算，再分別執行，這就造成了機器人的頻繁啟停，會影響機器人的工作效率。本次設計中將分段分別計算的軌跡拼接在了一起，有效的提升了機器人的運行效率。
4、吸盤結構提升抓取成功率。

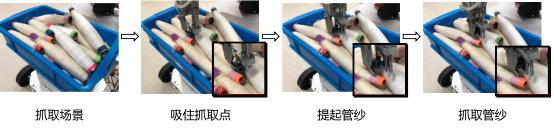

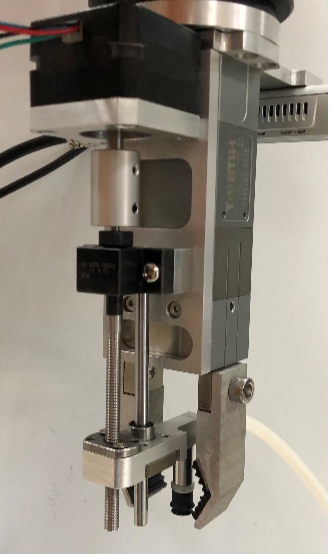

在夾爪上添加吸盤結構，在夾爪夾取管紗前吸盤將管紗吸住，并隨滾珠絲杠提起，保證在即使多個管紗重疊，夾爪也能順利夾起管紗。
夾爪
5、自動電量檢測，自動充電。
設備上配電池管理系統（BMS），降低設備能耗，并在電量用盡后自動前往電源處進行自動充電。
6、多種導航方式可選。
此套系統開發了包括磁導航，激光雷達導航在內的多種導航方式，可適用于不同廠房的不同需求。
【應用價值】
據中國紡織機械協會統計，我國環錠紡紗錠數已超過1.2億錠，其中85%以上應用了自動絡筒機，其中近80%為紗庫式自動絡筒機，以每千紗錠配置1條紗庫式自動絡筒機生產線計，則紗庫式自動絡筒機生產線數量有約81600條，且當前還沒有出現非常實用的自動上紗系統，因此此套系統有很大的市場發展?jié)摿Α?br />
基于此套系統研發的計算機識別算法以及機器人路徑規劃算法適用不僅適用于此套系統，這些算法可以適用于不同的抓取場景，同時也可以引導機器人在物體散亂且密集的場景中抓取目標，為機器人在復雜場景下的抓取問題提供一個解決方案。
