清華大學摩擦學國家重點實驗室助力冬奧會冰雪項目：冰雪表面摩擦減阻
最新動態
2022年2月4日，第二十四屆冬季奧林匹克運動會在北京國家體育場盛大開幕，15大項、109小項冰雪項目在銀裝素裹的北京-張家口上映。2020年以來在清華大學摩擦學國家重點實驗室汪家道、馬麗然、翁鼎、張琳、陳磊、馬原等帶領研發團隊（劉媛、石志峰、董唱、黃致韜、王浩宇、龐作波、于亞東、李兆昕、侯雅聰、魏玉舉、高夢琦、張繼、張傳彬、王子立、宋樂樂、馮紹桐等）承擔了“冬季項目運動減阻關鍵技術及平臺研究”、參與了“冬季運動與訓練比賽高性能服裝研發關鍵技術”等兩項科技部“科技冬奧”重點專項，開展了一系列從場地、裝備到技術的研發工作，并與速滑、短道速滑、鋼架雪車、越野滑雪等相關項目的國家隊技術部門、教練、運動員及相關訓練場館建立了溝通協調機制，充分利用摩擦學國家重點實驗室在摩擦學領域的資源優勢，將理論成果、基礎實驗及場地測試緊密結合，完成了冰雪摩擦減阻及測評研究等相關任務，貫徹了習近平總書記提出的“中國冰雪運動必須走科技創新之路”的精神。

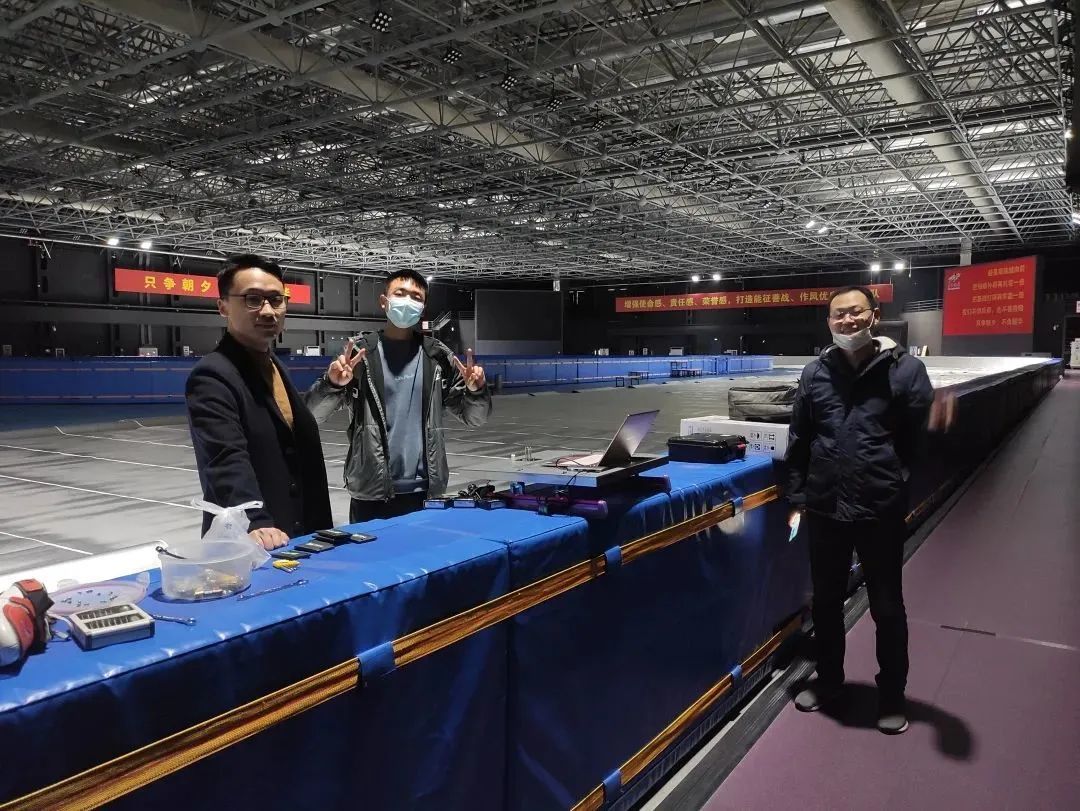

二七廠會議現場和團隊成員進行裝備場地測試
冰雪表面測力裝置的研發

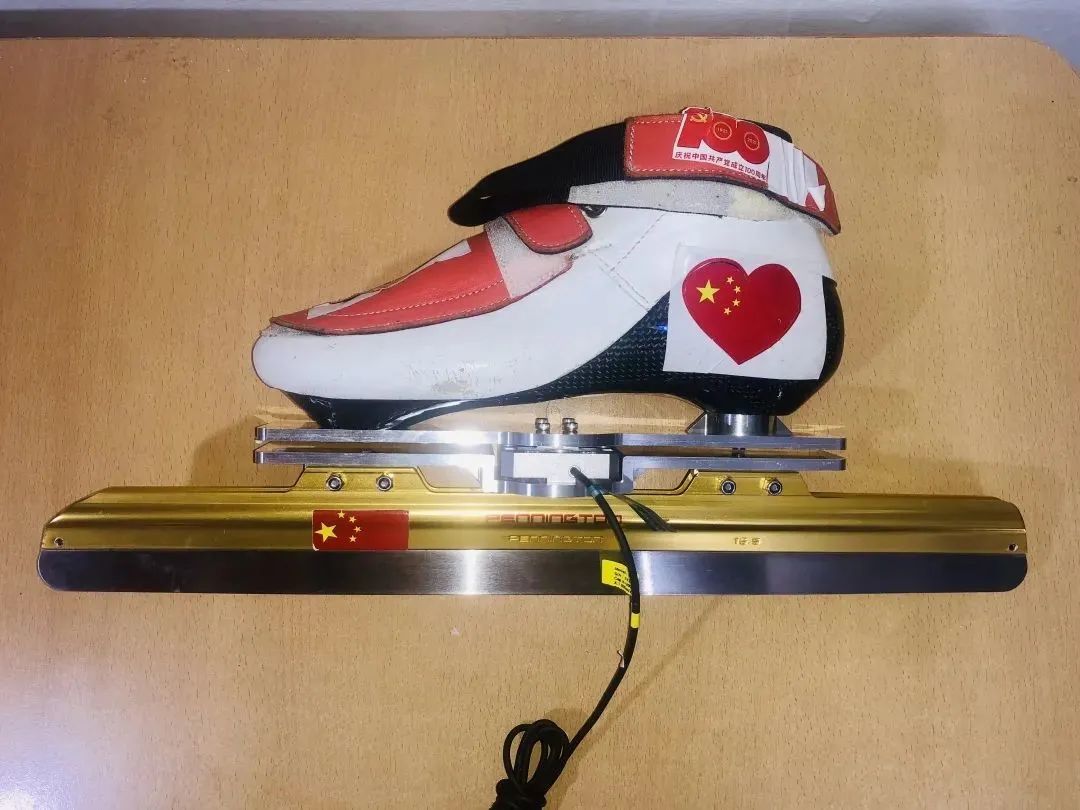

團隊通過結構優化設計，研發了適應冬奧運動環境下的冰雪表面摩擦在線測力裝置。其中，智能穿戴式冰鞋裝置在其他裝備不變的情況下，于原冰刀鞋基礎上加了測力傳感器，重量微增、高度不變，最大程度上實現了運動員零差別感設計，對運動員在冰面滑行時的各方向力進行精準測量。當運動員穿上智能冰鞋，動作反應的力學數據可被實時測量，是數據分析和運動員訓練效果評估的重要手段。拖拉式冰雪表面摩擦測力裝置（在CCTV-10“解碼科技史-利刃破冰”節目中報道）能夠?qū)Ψㄏ蜉d荷及摩擦力進行實時測量。該裝置通用性強，可以實現不同冰雪項目（冰刀、雪板、冰球、雪車等）的摩擦力在線測量。

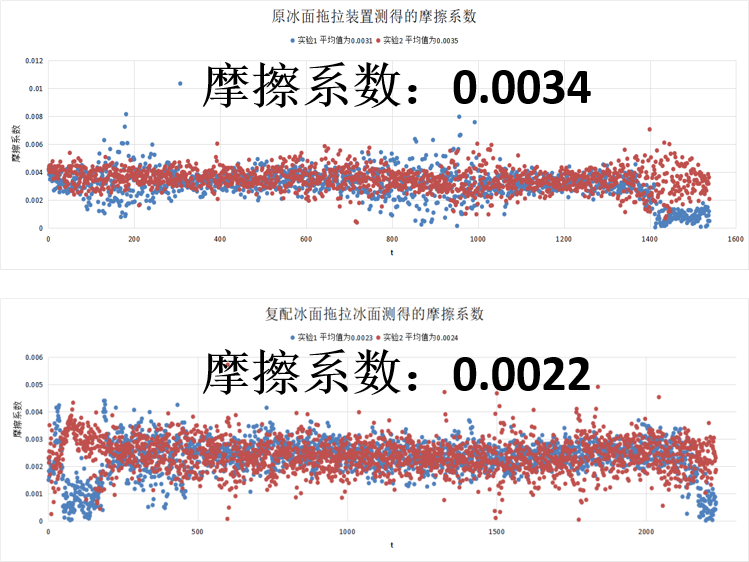

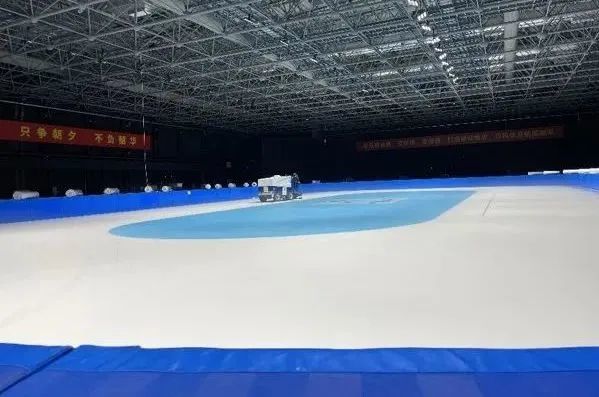

制冰溶液在二七廠訓練基地的澆冰測試結果
冰刀處理技術
短道速滑和速度滑冰運動中，冰刀刀刃與冰面直接接觸，其摩擦行為直接影響運動員的成績。為此，團隊成員與短道速滑和速度滑冰運動隊進行了多次溝通交流，針對冰刀的結構、使用工況、磨損行為，提出了表面處理技術，使得冰刀刀刃耐磨性大幅提升，長時間滑行后冰刀刀刃的形貌仍能夠保持完好，實現前進方向降低摩擦系數的同時增加側向蹬冰力，有助于運動員維持速度，提高比賽成績，處理冰刀已經交付國家隊。
制冰溶液在二七廠訓練基地的澆冰測試結果
冰刀處理技術
短道速滑和速度滑冰運動中，冰刀刀刃與冰面直接接觸，其摩擦行為直接影響運動員的成績。為此，團隊成員與短道速滑和速度滑冰運動隊進行了多次溝通交流，針對冰刀的結構、使用工況、磨損行為，提出了表面處理技術，使得冰刀刀刃耐磨性大幅提升，長時間滑行后冰刀刀刃的形貌仍能夠保持完好，實現前進方向降低摩擦系數的同時增加側向蹬冰力，有助于運動員維持速度，提高比賽成績，處理冰刀已經交付國家隊。

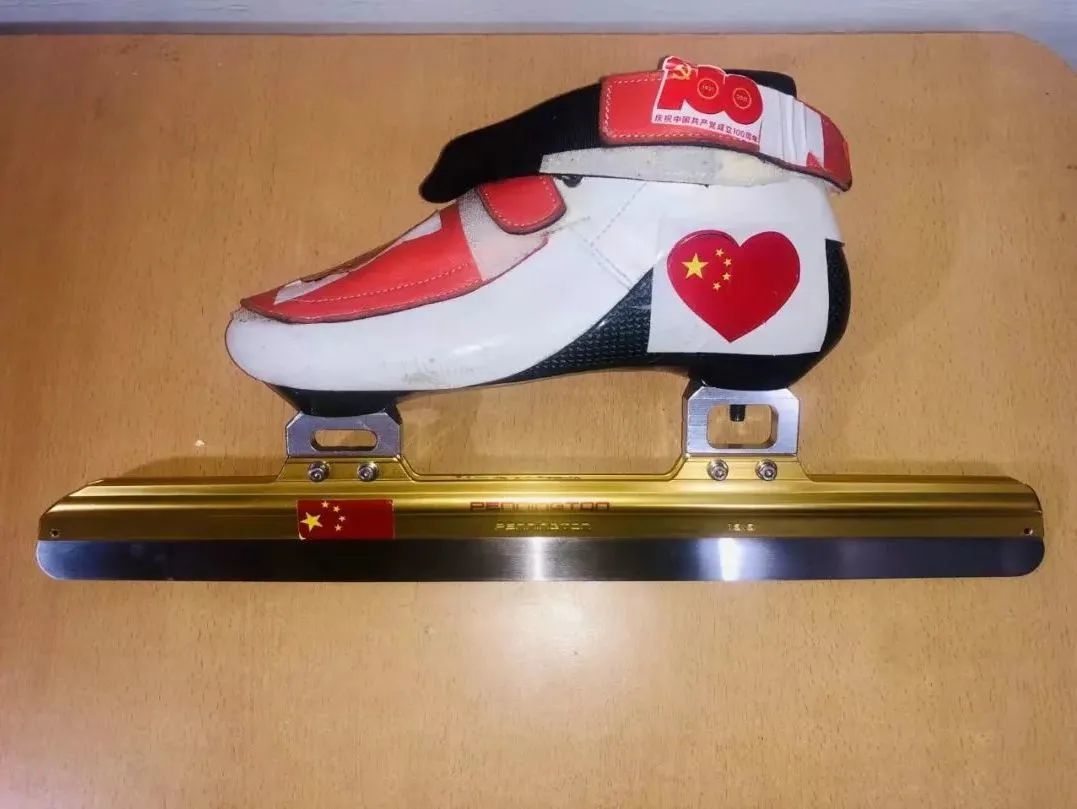

國家隊訓練基地冰刀應用測試
鋼架雪車國家隊技術支持
鋼架雪車項目速度極高和危險性大，因此，鋼架雪車要求在滿足滑行速度的同時保證穩定性，雪車底部的管刃對其滑行和姿態控制起著重要作用。團隊通過對國家隊現役多款鋼架雪車管刃形貌綜合掃描和分析，掌握了不同型號刀刃的使用規律，此外還提出了管刃減摩、防側滑的表面微結構制備方案，為鋼架雪車國家隊訓練提供了有力的支持，并為后續鋼架雪車裝備的性能優化奠定了基礎。
團隊與鋼架雪車國家隊領隊與教練對接討論
鋼架雪車的鞍是固定運動員身體的唯一支撐部件，與運動員的合體性顯著影響了運動員的操控穩定性。目前我國的鋼架雪車鞍為3mm鋼板手工焊接彎制，存在剛性不足和疲勞后開焊的問題。團隊針對國家隊運動員定制鞍的需求開展了風洞測試，根據流場特征提出了鞍面的氣動減阻開孔設計，通過仿形設計和金屬3D打印，為閆文港制備了一體式新鞍，具有重量輕、強度高的特點，已交付國家隊形成應用示范。

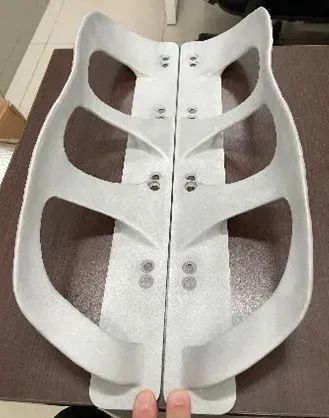

鋼架雪車金屬3D打印定制鞍
通過全方位的科技助力，初步探明了鋼架雪車運動的基本規律，為我國鋼架雪車未來的裝備選擇和性能優化奠定了科學基礎。
長效減阻越野雪板
越野滑雪項目在冬奧會中占比較大，比賽距離普遍較長，出發時雪板打的減阻蠟會快速磨損，使得雪板阻力上升。汪家道團隊從雪蠟與雪面的摩擦磨損機制出發，提出了將蠟以熱力學非平衡態的過程燒結在UPE膜中，同時添加石墨烯實現固體潤滑，配合微觀存在的體相減阻蠟提高潤滑減阻距離。該團隊從燒結設備、模具、開槽設備等基礎裝備開始自行設計制造，克服了燒結工藝、粘接工藝、后處理工藝等一系列技術封鎖和工藝障礙，最終實現了同樣打蠟與進口原裝板相同摩擦系數且雪蠟?zāi)p后摩擦系數優于進口原裝板的性能，并于2022年1月28日交付了65副長效減阻雪板。

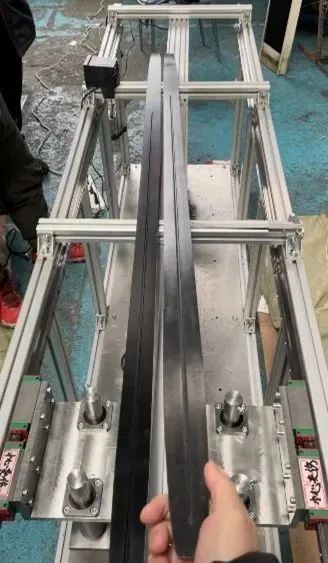

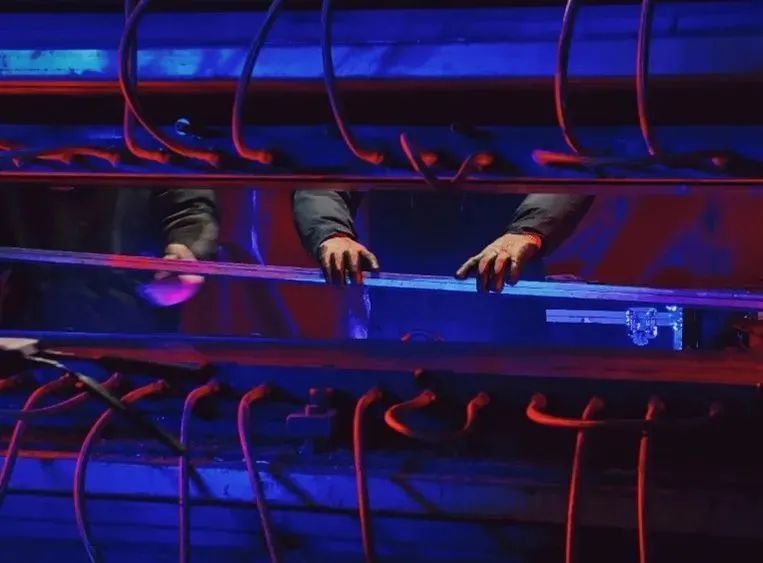

雪板燒結工藝及成品
在一年多的努力下，團隊克服困難，結合實驗探究了冰雪摩擦減阻機理及應用技術，開發了冬奧會運動條件下的冰雪摩擦測評方法，研究了冰雪項目摩擦調控技術與裝備，支撐和助力現有及未來冰上運動的發展。團隊成員也得到了鍛煉，踐行了潛心科研，矢志報國的精神。在未來，團隊成員將會始終保持科研熱情和吃苦精神，為國家建設，社會進步做出應盡的貢獻?！?/span>
