清華大學摩擦學國家重點實驗室助力冬奧會冰雪項目：氣動減阻
最新動態
2022年2月20日，第二十四屆北京冬季奧林匹克運動會勝利閉幕，我國健兒取得了9金5銀2銅的歷史最佳戰績。2019年以來在清華大學摩擦學國家重點實驗室汪家道、翁鼎、馬麗然、馬原等帶領研發團隊（王延青、魏玉舉、龐作波、聶幼、張傳彬、陳逸卿、梁真為、李軒、張軒鶴、薛煜、張繼等）承擔了“冬季項目運動減阻關鍵技術及平臺研究”、參與了“冬季運動與訓練比賽高性能服裝研發關鍵技術”等兩項科技部“科技冬奧”重點專項，充分利用摩擦學國家重點實驗室在流固界面減阻方面的研究優勢，將流固界面氣動減阻理論成果、風洞實驗技術手段、表面微結構設計及制備技術緊密結合，完成了運動員姿態減阻優化、風洞輔助訓練，以及比賽服、頭盔等關鍵比賽裝備的空氣動力學減阻優化任務。同時該團隊堅持理論結合實際，將“產、學、研、用”充分結合，實現了自主知識產權裝備的實戰應用，研究成果對冬奧會上我國運動員在滑冰項目上的爭金得銀、鋼架雪車上的首次獎牌突破、北歐兩項的首次亮相等成績?nèi)〉闷鸬搅酥ψ饔?，成為?ldquo;科技冬奧”的典型示范。
空氣動力學姿態減阻
在冬奧典型競速運動中，空氣阻力是主要阻力因素，其中壓差阻力為主要阻力項。通過運動員姿態的優化，能夠?qū)崿F(xiàn)顯著的壓差阻力降低；通過編隊的技戰術優化，能夠?qū)崿F(xiàn)耗能減少，提高完賽成績。

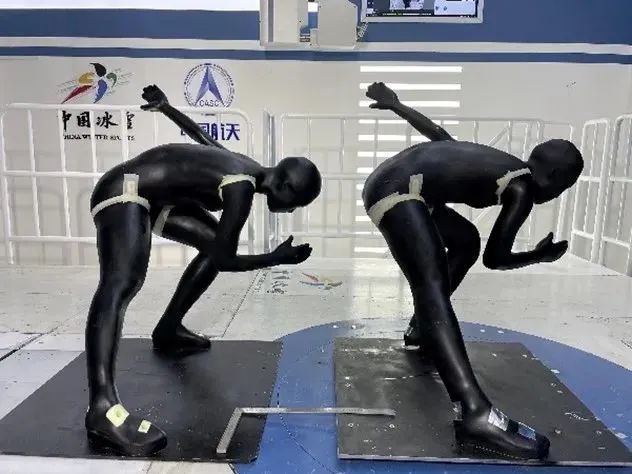

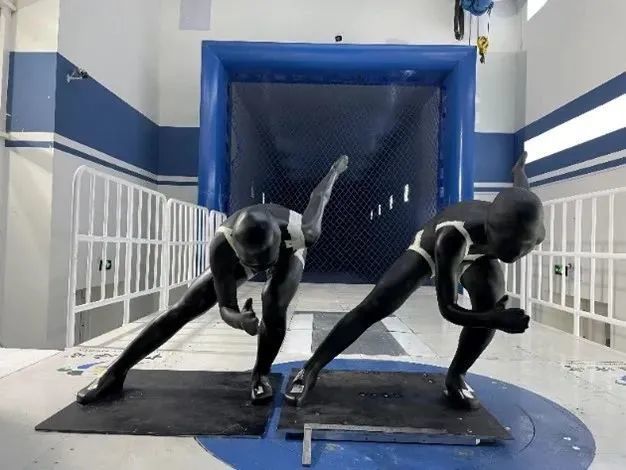

針對大道速滑、短道速滑、鋼架雪車、北歐兩項等冬季運動項目，團隊通過3D掃描采集運動員身體數字模型，開展流體力學仿真分析阻力來源和占比，厘清了姿態減阻關鍵部位，并通過數字模型變形探明了運動員姿態對阻力的影響規律，結合風洞實驗中通過姿態捕捉設備和六分力天平同步記錄的運動員姿態角與阻力數據，確定了每位受試運動員的減阻優化姿態，并針對多人項目為運動隊提供了合理的編隊和跟隨參數作為技戰術編排參考，相關研究也為運動員服裝、頭盔等裝備的減阻設計奠定了基礎。

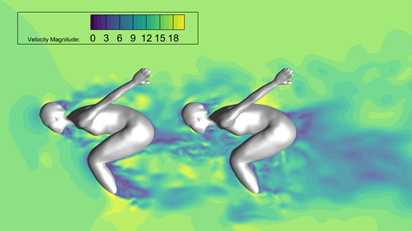

短道速滑編隊阻力優化

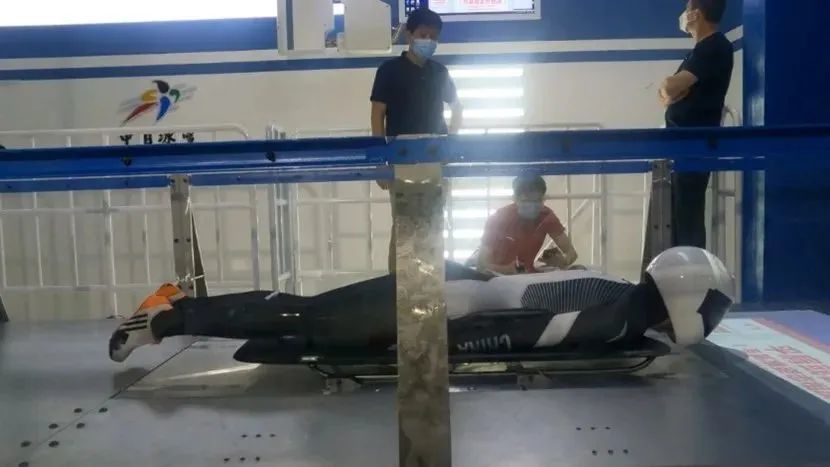

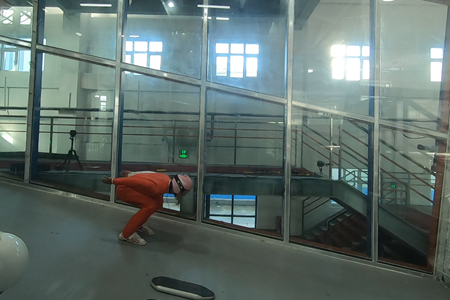

北歐兩項、鋼架雪車等項目風洞訓練和測試
在跳臺滑雪和北歐兩項中等高危項目中，汪家道團隊聯合沈陽空氣動力研究所通過運動員數字模型，構建了空中飛行仿真計算方法，獲得了助滑減阻姿態和能夠獲得較大升阻比的空中姿態角，并通過淶源風洞的吊飛訓練來培養了運動員的肌肉記憶。借助風洞開展的擬真訓練方法解決了隊員訓練時長和安全性問題，幫助我國北歐兩項隊員快速提高了成績，助力趙嘉文代表中國首次亮相冬奧會北歐兩項賽事，成為了我國科技助力冬奧的典型示范，體現了高科技對于體育訓練的重要支撐作用。
空氣動力學減阻競速比賽服
競速服裝是冬季項目中不可或缺的裝備。以往我國冬季競速類服裝完全依賴進口，極大的制約了我國冬季運動的健康發展，更無法針對運動員特點進行定制，使得我國運動員在起跑線前就“受了委屈”。
翁鼎等年輕老師承擔了“冬季運動與訓練比賽高性能服裝研發關鍵技術”重點專項比賽服空氣動力學減阻的研究任務。與北京服裝學院劉莉團隊合作，結合流體力學仿真和空氣動力學減阻原理，提出了冬季競速項目比賽服的結構減阻、面料減阻等設計方案，短道速滑、大道速滑、高山滑雪、鋼架雪車等項目的自主研發比賽服空氣阻力降低了5-10%不等，全面優于能夠獲取的進口服裝，并在2022北京冬奧會上實現了實戰應用?？諝鈩?dòng)力學減阻技術在競技體育中的成功應用是我國體育科技的新一座里程碑。
自主研發的短道速滑減阻比賽服登上賽場奪金
短道速滑減阻頭盔
短道速滑頭盔作為必備裝備，在確保運動員人身安全的情況下，對運動員風阻起到了重要的影響。在國家體育總局冬季運動管理中心、國家短道速滑隊的大力支持下，汪家道團隊研制了針對我國運動員典型速度的減阻優化頭盔。通過計算流體力學仿真、柔性壓印技術，獲得了短道頭盔的氣動減阻優化設計，實現了減阻頭盔制備，并使用3D打印人體模型完成了風阻測評，相對平昌冬奧會國家隊使用的頭盔，最終定型頭盔最大減阻率達到8%。最終經體育總局冬運中心和國家短道速滑隊討論，確定使用減阻頭盔作為國家隊出征裝備。該團隊全體動員，24小時趕工，只用了5天時間就高質量完成了30只頭盔的表面處理并派專人護送至蘇州噴繪，2022年1月21日交付國家短道速滑隊作為北京冬奧會出征裝備，圓滿完成了科技保障工作。北京冬奧會上，短道速滑隊全員裝備減阻頭盔，拿下了2金1銀1銅的好成績。

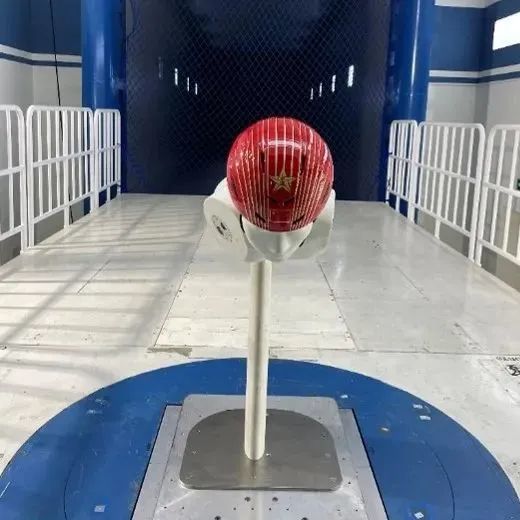

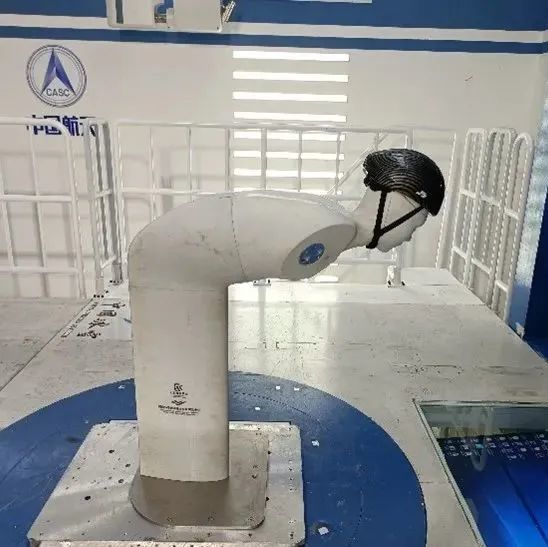

短道速滑頭盔風阻測試
短道隊全面裝備空氣動力學減阻頭盔
北京冬奧備戰和參賽的碩果展現使得氣動減阻技術在體育界乃至體育愛好者中受到了高度重視。隨著我國體育專用風洞的建設和應用經驗日趨完善、氣動減阻知識的廣泛普及、國產氣動減阻體育裝備的迭代更新，相信未來氣動減阻技術將“飛入尋常百姓家”，為全面提高我國國民生活體驗和身體素質貢獻更多的力量。
轉載 | 清華大學摩擦學國家重點實驗室
